Materiali
Materiali utilizzati

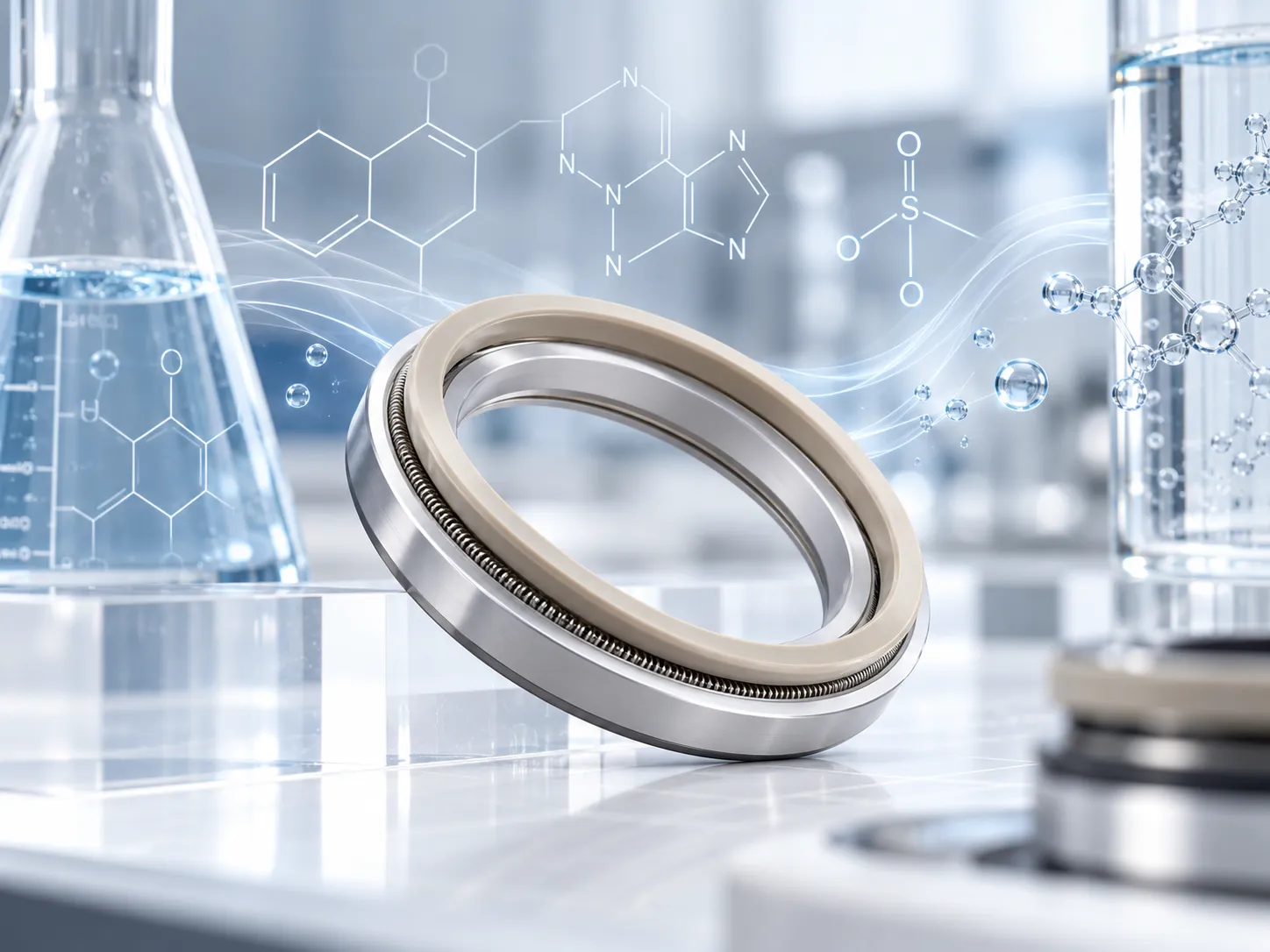

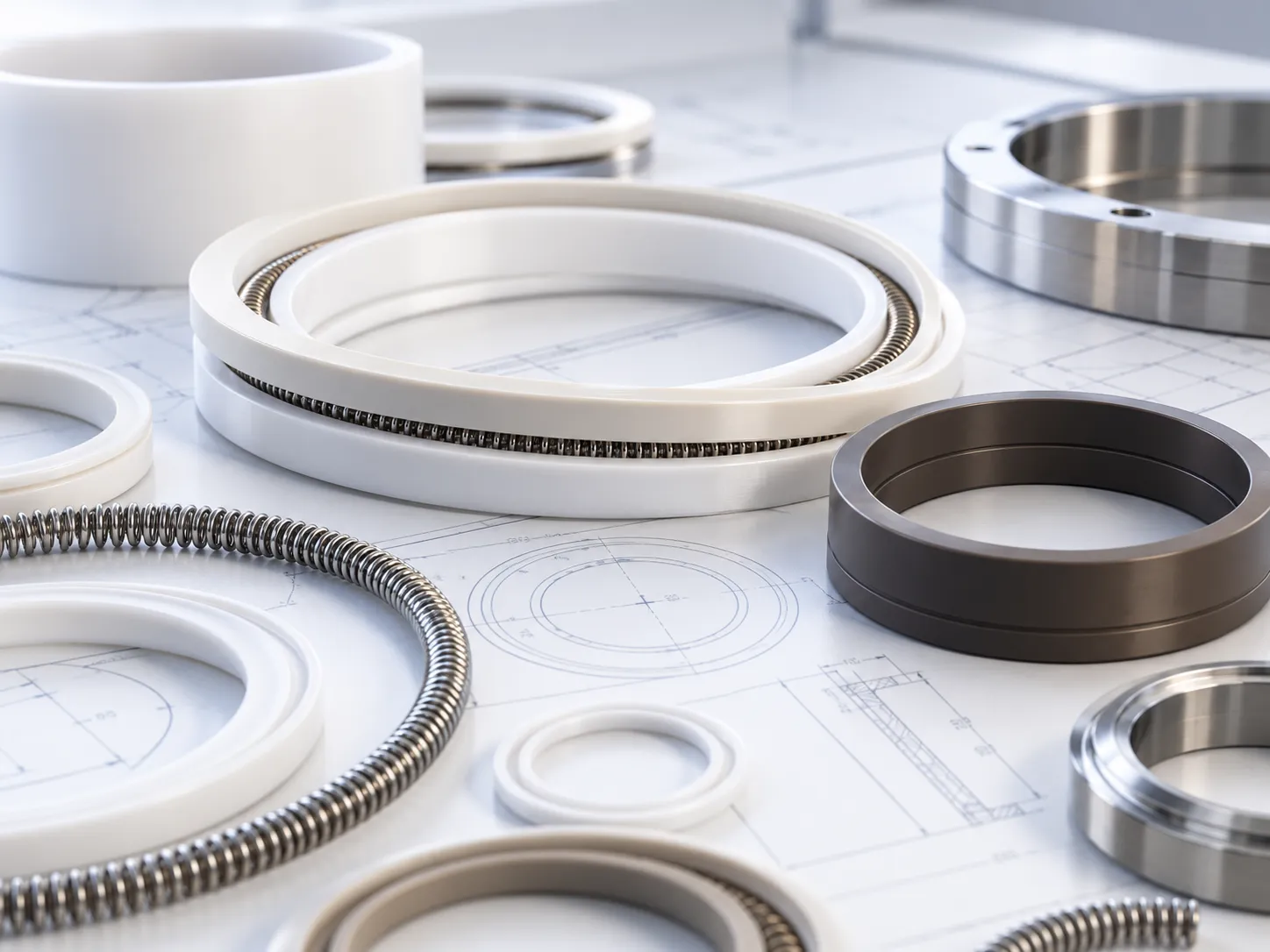

Date le molteplici condizioni di esercizio, può essere necessario utilizzare materiali differenti sia per la realizzazione delle camicie che delle molle. Le prime solitamente sono realizzate in PTFE e/o PTFE modificati a seconda delle temperature e delle pressioni di progetto; esistono però anche altri polimeri che vengono impiegati in situazioni particolari come Peek®, Peek caricati, Vespel®, Kel-F® etc.
Le molle invece possono essere realizzate in Inox 301, Inox304, Inox 316, 17-7PH, Hastelloy® C276, Inconel® 718 ed Elgioloy®, e il loro impiego dipende dalla tipologia della guarnizione, dalle temperature e dalla compatibilità chimica con il fluido di contatto.
Compatibilità chimica
** La compatibilità chimica indicata nelle tabelle sottostanti è riferita al contatto con gas e idrocarburi come descritto:
Impiego 1 = Gas e idrocarburi raffinati
Impiego 2 = Idrocarburi non raffinati
Impiego 3 = Idrocarburi con presenze di acido coloridrico solforico
G = Idoneo
S = Sufficiente
B = Sconsigliato
| Materiale camicie | Compatibilità chimica ** | Temperatura max °C |
|---|---|---|
| PTFE Vergine | Tipo 1,2,3 – G | -220/+300°C |
| PTFE + Grafite | Tipo 1,2,3 – G | -220/+300°C |
| PTFE + Carbografite | Tipo 1,2,3 – G | -220/+300°C |
| PTFE + Vetro | Tipo 1,2,3 – G, Tipo 3-S | -220/+300°C |
| PTFE + Peek | Tipo 1,2,3 – G | -220/+300°C |
| TFM Vergine | Tipo 1,2,3 – G | -220/+300°C |
| TFM + Grafite | Tipo 1,2,3 – G | -220/+300°C |
| TFM + Carbografite | Tipo 1,2,3 – G | -220/+300°C |
| TFM + Vetro | Tipo 1,2,3 – G, Tipo 3-S | -220/+300°C |
| Peek® | Tipo 1,2,3 – G | -50/+320°C |
| Peek+Grafite | Tipo 1,2,3 – G | -50/+320°C |
| Vespel® | Tipo 1,2,3 – G | -150/+400°C |
| Kel-F® | Tipo 1,2,3 – G | -240/+204°C |
| Materiale Backup e Retainer | Compatibilità chimica ** | Temperatura max °C |
|---|---|---|
| Nylon | Tipo 1 – G, Tipo 2 – S, Tipo 3 – B | -200/+150°C |
| Nylon 6XAU | Tipo 1 – G, Tipo 2 – S, Tipo 3 – B | -200/+180°C |
| Nylon+Vetro | Tipo 1 – G, Tipo 2 – S, Tipo 3 – B | -200/+240°C |
| Peek® | Tipo 1,2,3 – G | -200/+315°C |
| Peek+Grafite | Tipo 1,2,3 – G | -200/+315°C |
| PTFE+Carbografite | Tipo 1,2,3 – G | -200/+300°C |
| AISI 316 | Tipo 1 e 2 – G, Tipo 3 – S | -250/+350°C |
| Duplex (F51) | Tipo 1 e 2 – G, Tipo 3 – S | -250/+350°C |
| Inconel®625 | Tipo 1,2,3 – G | -250/+400°C |
| Inconel®718 | Tipo 1,2,3 – G | -250/+400°C |
| Materiale Molle | Compatibilità chimica ** | Temperatura max °C |
|---|---|---|
| AISI 301 | Impiego 1-G, Impiego 2 e 3 – B | -50/+150°C |
| AISI 304 | Impiego 1-G, Impiego 2 e 3 – B | -50/+150°C |
| AISI 316 | Impiego 1 e 2 – G, Impiego 3 – S | -50/+200°C |
| 17-7PH | Impiego 1 e 2 – G, Impiego 3 – S | -50/+200°C |
| Hastelloy® C276 | Impiego 1,2,3 G | -200/+400°C |
| Inconel® 718 | Impiego 1,2,3 G | -250/+400°C |
| Elgiloy® | Impiego 1,2,3 G | -250/+400°C |
